HTTP 调用

这章主要介绍如何使用 Higress 插件 Go SDK 实现 HTTP 调用。

1 Envoy 集群（Cluster）名称和服务发现来源

Higress 插件的 Go SDK 在进行 HTTP 和 Redis 调用时，是通过指定的集群名称来识别并连接到相应的 Envoy 集群。此外，Higress 利用 McpBridge 支持多种服务发现机制，包括静态配置（static）、DNS、Kubernetes 服务、Eureka、Consul、Nacos、以及 Zookeeper 等。每种服务发现机制对应的集群名称生成规则都有所不同，这些规则在 cluster_wrapper.go 代码文件中有所体现。为了包装不同的服务发现机制，Higress 插件 Go SDK 定义了 Cluster 接口，该接口包含两个方法：ClusterName 和 HostName。

type Cluster interface {
    // 返回 Envoy 集群名称
    ClusterName() string
    // 返回 Hostname, 在 HTTP 调用服务时候，用于设置 Http host 请求头
    HostName() string
}

1.1 FQDN

type FQDNCluster struct {
  FQDN string
  Host string
  Port int64
}

集群名称规则为：outbound|<Port>||<FQDN>。
HostName 规则为：如果设置 Host，返回 Host，否则返回 <FQDN>。

FQDN 即在服务列表里看到的服务名称，形如:“my-cluster.static”,“your-cluster.dns”,“foo.default.svc.cluster.local”

Host 字段用于发送实际 HTTP 请求时的缺省配置域名，如果在发送时的 URL 里指定了域名，那么将以指定的为准。下面其他的 cluster 中的 Host 字段含义也是一样的。

1.2 当前路由的服务

type RouteCluster struct {
  Host string
}

集群名称是直接通过 proxywasm.GetProperty([]string{“cluster_name”}) 获取的当前路由的目标集群

1.3 静态配置（static）

type StaticIpCluster struct {
  ServiceName string
  Port        int64
  Host        string
}

集群名称规则为：outbound|<port>||<service_name>.static。
HostName 规则为：默认为 <service_name>。

1.4 DNS 配置（dns）

type DnsCluster struct {
  ServiceName string
  Domain      string
  Port        int64
}

集群名称规则为：outbound|<Port>||<ServiceName>.dns。
HostName 规则为：如果设置 Host，返回 Host，否则返回。

1.5 Kubernetes 服务（kubernetes）

type K8sCluster struct {
  ServiceName string
  Namespace   string
  Port        int64
  Version     string
  Host        string
}

集群名称规则为：outbound|<Port>|<Version>|<ServiceName>.<Namespace>.svc.cluster.local。
HostName 规则为：如果设置 Host，返回 Host，否则返回 ..svc.cluster.local。

1.6 Nacos

type NacosCluster struct {
  ServiceName string
  // use DEFAULT-GROUP by default
  Group       string
  NamespaceID string
  Port        int64
  // set true if use edas/sae registry
  IsExtRegistry bool
  Version       string
  Host          string
}

集群名称规则为：outbound|<Port>|<Version>|<ServiceName>.<Group>.<NamespaceID>.nacos。
HostName 规则为：如果设置 Host，返回 Host，否则返回 <service_name>。

1.7 Consul

type ConsulCluster struct {
  ServiceName string
  Datacenter  string
  Port        int64
  Host        string
}

集群名称规则为：outbound|<Port>||<ServiceName>.<Datacenter>.consul。
HostName 规则为：如果设置 Host，返回 Host，否则返回。

2 HTTP 调用

http_wrapper.go 部分核心代码如下：

// 回调函数
type ResponseCallback func(statusCode int, responseHeaders http.Header, responseBody []byte)

// HTTP 调用接口
type HttpClient interface {
  Get(rawURL string, headers [][2]string, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Head(rawURL string, headers [][2]string, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Options(rawURL string, headers [][2]string, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Post(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Put(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Patch(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Delete(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Connect(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Trace(rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
  Call(method, rawURL string, headers [][2]string, body []byte, cb ResponseCallback, timeoutMillisecond ...uint32) error
}

// 实现 httpClient 接口
type ClusterClient[C Cluster] struct {
  cluster C
}

ClusterClient Get、Head、Options、Post、PUT、Patch、Delete、Connect、Trace、Call 方法最后调用 HttpCall 方法，其核心代码如下：

func HttpCall(cluster Cluster, method, rawURL string, headers [][2]string, body []byte,
  callback ResponseCallback, timeoutMillisecond ...uint32) error {
  // 忽略 headers 里设置的保留头
  for i := len(headers) - 1; i >= 0; i-- {
    key := headers[i][0]
    if key == ":method" || key == ":path" || key == ":authority" {
      headers = append(headers[:i], headers[i+1:]...)
    }
  }
        // 从 URL 里解析域名和路径
  parsedURL, err := url.Parse(rawURL)
  if err != nil {
    proxywasm.LogCriticalf("invalid rawURL:%s", rawURL)
    return err
  }
  authority := cluster.HostName()
  if parsedURL.Host != "" {
    authority = parsedURL.Host
  }
  path := "/" + strings.TrimPrefix(parsedURL.Path, "/")
  if parsedURL.RawQuery != "" {
    path = fmt.Sprintf("%s?%s", path, parsedURL.RawQuery)
  }
  // 默认超时时间是 500ms
  var timeout uint32 = 500
  if len(timeoutMillisecond) > 0 {
    timeout = timeoutMillisecond[0]
  }
  headers = append(headers, [2]string{":method", method}, [2]string{":path", path}, [2]string{":authority", authority})
  requestID := uuid.New().String()
  // 调用 HTTP 请求
  _, err := proxywasm.DispatchHttpCall(cluster.ClusterName(), headers, body, nil, timeout, func(numHeaders, bodySize, numTrailers int) {
    // 获取 HTTP 响应 body 和 headers
    respBody, err := proxywasm.GetHttpCallResponseBody(0, bodySize)
    ...
    respHeaders, err := proxywasm.GetHttpCallResponseHeaders()
    ...
    code := http.StatusBadGateway
    var normalResponse bool
    headers := make(http.Header)
    for _, h := range respHeaders {
      if h[0] == ":status" {
        code, err = strconv.Atoi(h[1])
        ..
      }
      headers.Add(h[0], h[1])
    }
    ...
    // 调用自定义插件回调函数
    callback(code, headers, respBody)
  })
    ...
  return err
}

3 easy-jwt 插件开发

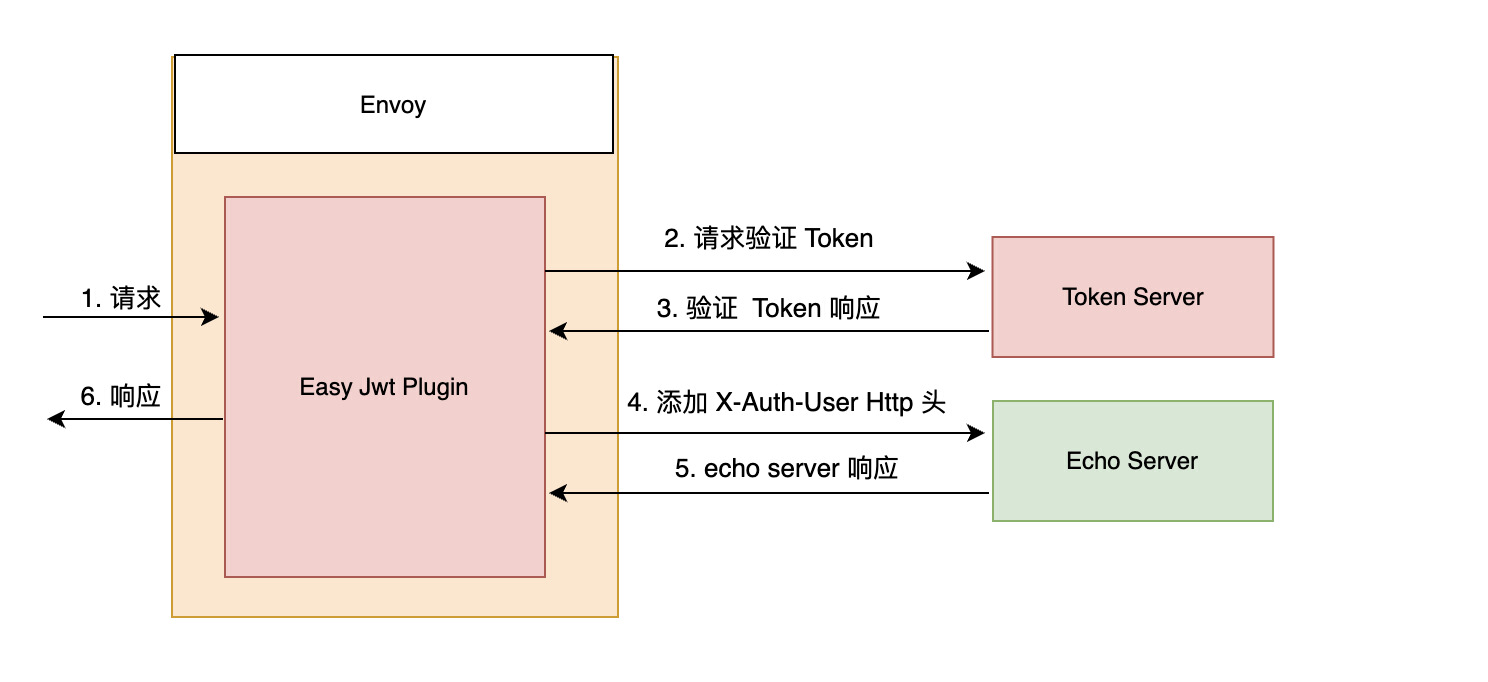

在实际业务场景中，可能需要独立认证授权服务，来完成每个请求的认证和授权，现在开发一个简单的 easy-jwt 插件来演示如何在 Wasm 插件进行 HTTP 调用。其插件核心流程如下图：

Token Server 提供 2 个接口：

/api/token/auth: 认证令牌接口
/api/token/create: 生成令牌接口

3.1 插件部分核心代码

package main
...

const (
  AuthUIDHeader = "x-auth-user"
)

func main() {
  wrapper.SetCtx(
    // 插件名称
    "easy-jwt",
    // 设置自定义函数解析插件配置
    wrapper.ParseConfigBy(parseConfig),
    // 设置自定义函数处理请求头
    wrapper.ProcessRequestHeadersBy(onHttpRequestHeaders),
  )
}

// 自定义插件配置
type JwtConfig struct {
  // HTTP Client
  client wrapper.HttpClient
  // 令牌服务器的完全限定域名
  tokenServerFQDN string
  // 令牌服务器的端口
  tokenServerPort int
  // HTTP请求头中包含令牌的字段名称
  tokenFromHeaderName string
  // 令牌前缀，如Bearer
  tokenFromHeaderPrefix string
  // 插件将忽略令牌验证 UR L列表
  ignoreUrls []string
  // 匿名令牌，用于未认证的请求
  anonymousToken string
  // 匿名用户ID
  anonymousUID int
  // 当令牌验证失败时返回的 HTTP 状态码
  responseErrorStatusCode uint32
  // 返回的错误信息格式
  responseErrorBody string
}

func parseConfig(json gjson.Result, config *JwtConfig, log wrapper.Log) error {
  log.Debugf("parseConfig()")
  // 解析插件配置
  config.tokenServerFQDN = json.Get("tokenServerFQDN").String()
  config.tokenServerPort = int(json.Get("tokenServerPort").Int())
  config.tokenFromHeaderName = json.Get("tokenFromHeaderName").String()
  config.tokenFromHeaderPrefix = json.Get("tokenFromHeaderPrefix").String()
  config.anonymousUID = int(json.Get("anonymousUID").Int())
  config.anonymousToken = json.Get("anonymousToken").String()
  config.responseErrorBody = json.Get("responseErrorBoy").String()
  config.responseErrorStatusCode = uint32(json.Get("responseErrorStatusCode").Int())
  config.responseErrorBody = json.Get("responseErrorBody").String()
  config.ignoreUrls = make([]string, 0)
  for _, item := range json.Get("ignoreUrls").Array() {
    config.ignoreUrls = append(config.ignoreUrls, item.String())
  }
  // 设置 HTTP Client
  config.client = wrapper.NewClusterClient(wrapper.FQDNCluster{
    FQDN: json.Get("tokenServerFQDN").String(),
    Port: json.Get("tokenServerPort").Int(),
  })
  log.Debugf("parseConfig result:%+v", config)
  return nil
}

func onHttpRequestHeaders(ctx wrapper.HttpContext, config JwtConfig, log wrapper.Log) types.Action {
  // 首先检查请求的路径是否在 ignoreUrls 列表中，如果是，则添加匿名用户ID到请求头并继续处理请求
  rawPath := ctx.Path()
  path, _ := url.Parse(rawPath)
  for _, url := range config.ignoreUrls {
    if isPathMatch(path.Path, url) {
      proxywasm.AddHttpRequestHeader(AuthUIDHeader, fmt.Sprintf("%d", config.anonymousUID))
      return types.ActionContinue
    }
  }
  // 如果请求头中包含令牌，插件将尝试从请求头中提取令牌
  token, err := extractTokenFromHeader(ctx, config)
  if err != nil {
    log.Debugf("extractTokenFromHeader() error: %v", err)
    body := fmt.Sprintf(config.responseErrorBody, err.Error())
    proxywasm.SendHttpResponse(config.responseErrorStatusCode, [][2]string{{"content-type", "application/json"}}, []byte(body), -1)
    return types.ActionContinue
  }
  // 如果是匿名令牌，则添加匿名用户ID到请求头并继续处理请求
  if len(config.anonymousToken) > 0 && config.anonymousToken == token {
    proxywasm.AddHttpRequestHeader(AuthUIDHeader, fmt.Sprintf("%d", config.anonymousUID))
    return types.ActionContinue
  }

  authRequest, _ := json.Marshal(map[string]string{"token": token})
  log.Debugf("call token-server with auth request:%s", string(authRequest))
  // 插件将使用配置的HTTP客户端向令牌服务器发送POST请求，以验证令牌的有效性
  err2 := config.client.Post(
    "http://www.example.com/api/token/auth",
    [][2]string{{"content-type", "application/json"}},
    authRequest,
    func(statusCode int, responseHeaders http.Header, responseBody []byte) {
      log.Debugf("auth response status:%d, response:%s", statusCode, string(responseBody))
      var jsonData gjson.Result
      jsonData = gjson.ParseBytes(responseBody)
      if statusCode != 200 {
        // 如果响应状态码不是200，表示验证失败，插件将直接发送错误响应给客户端。
        message := jsonData.Get("message").String()
        body := fmt.Sprintf(config.responseErrorBody, message)
        proxywasm.SendHttpResponse(config.responseErrorStatusCode, [][2]string{{"content-type", "application/json"}}, []byte(body), -1)
        // 发送响应后直接返回
        return
      } else {
        // 如果验证成功，插件将从响应中提取用户ID，并将其添加到后续请求头中
        uid := jsonData.Get("uid").Int()
        proxywasm.AddHttpRequestHeader(AuthUIDHeader, fmt.Sprintf("%d", uid))
      }
      // 恢复请求
      proxywasm.ResumeHttpRequest()
    },
    2000,
  )

  if err2 != nil {
    // 如果连接失败，则直接发送错误响应给客户端。
    log.Debugf("call token server error:%v", err2)
    body := fmt.Sprintf(config.responseErrorBody, err2.Error())
    proxywasm.SendHttpResponse(config.responseErrorStatusCode, [][2]string{{"content-type", "application/json"}}, []byte(body), -1)
    return types.ActionContinue
  }
  // 暂停请求处理，直到调用 proxywasm.ResumeHttpRequest() 恢复请求
  return types.ActionPause
}

func extractTokenFromHeader(ctx wrapper.HttpContext, config JwtConfig) (string, error) {
  ...
}

func isPathMatch(path string, url string) bool {
  ...
}

核心流程如下：

初始化插件
解析配置
onHttpRequestHeaders 处理
- 检查请求路径是否在 ignoreUrls 列表中
  - 是：添加匿名 UID 到请求头，继续处理请求
  - 否：继续
- 从请求头中提取令牌，检查令牌是否存在
  - 存在：继续
  - 不存在：返回错误，发送响应
- 验证令牌
  - 如果令牌是匿名令牌，添加匿名 UID 到请求头，继续处理请求
  - 如果令牌不是匿名令牌，调用认证服务 /api/token/auth 接口验证令牌
    - 如果验证成功，从响应中提取 UID，添加到请求头中，继续处理请求
    - 如果验证失败，返回错误，发送响应

3.2 部署和验证

部署 YAML 如下：

apiVersion: v1
kind: Namespace
metadata:
  name: higress-course
---
apiVersion: v1
kind: Service
metadata:
  name: echo-server
  namespace: higress-course
spec:
  selector:
    app: echo-server
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 3000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: echo-server
  namespace: higress-course
  labels:
    app: echo-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: echo-server
  template:
    metadata:
      labels:
        app: echo-server
    spec:
      containers:
        - name: echo-server
          image: higress-registry.cn-hangzhou.cr.aliyuncs.com/higress/echo-server:1.3.0
          env:
            - name: POD_NAME
              valueFrom:
                fieldRef:
                  fieldPath: metadata.name
            - name: NAMESPACE
              valueFrom:
                fieldRef:
                  fieldPath: metadata.namespace
          resources:
            requests:
              cpu: 10m
---
apiVersion: v1
kind: Service
metadata:
  name: echo-server
  namespace: higress-course
spec:
  selector:
    app: echo-server
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 3000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: token-server
  namespace: higress-course
  labels:
    app: token-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: token-server
  template:
    metadata:
      labels:
        app: token-server
    spec:
      containers:
        - name: token-server
          image: registry.cn-hangzhou.aliyuncs.com/2456868764/token-server:1.0.0
          env:
            - name: POD_NAME
              valueFrom:
                fieldRef:
                  fieldPath: metadata.name
            - name: NAMESPACE
              valueFrom:
                fieldRef:
                  fieldPath: metadata.namespace
          resources:
            requests:
              cpu: 10m
---
apiVersion: v1
kind: Service
metadata:
  name: token-server
  namespace: higress-course
spec:
  selector:
    app: token-server
  ports:
    - protocol: TCP
      port: 9090
      targetPort: 9090
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-foo
  namespace: higress-course
spec:
  ingressClassName: higress
  rules:
    - host: "foo.com"
      http:
        paths:
          - pathType: Prefix
            path: "/"
            backend:
              service:
                name: echo-server
                port:
                  number: 8080
---
apiVersion: networking.higress.io/v1
kind: McpBridge
metadata:
  name: default
  namespace: higress-system
spec:
  registries:
    - name: token-server
      domain: token-server.higress-course.svc.cluster.local
      port: 9090
      type: dns
---
apiVersion: extensions.higress.io/v1alpha1
kind: WasmPlugin
metadata:
  name: easy-jwt
  namespace: higress-system
spec:
  priority: 200
  matchRules:
    - ingress:
      - higress-course/ingress-foo
      config:
        tokenServerFQDN: "token-server.dns"
        tokenServerPort: 9090
        tokenFromHeaderName: "Authorization"
        tokenFromHeaderPrefix: "Bearer "
        anonymousToken: "AnonymousToken"
        anonymousUID: 0
        responseErrorStatusCode: 401
        responseErrorBody: "{\"message\":\"%s\"}"
  url: oci://registry.cn-hangzhou.aliyuncs.com/2456868764/easy-jwt:1.0.0

获取令牌

获取 uid 为 100 的用户的访问令牌，其命令如下，其中 <token-server-pod> 是 token-server pod 名称。

kubectl exec <token-server-pod> -n higress-course -- curl -X POST http://127.0.0.1:9090/api/token/create -d '{"uid":100}' -H "content-type:application/json"

{"token":"eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJVSUQiOjEwMCwiZXhwIjoxNzU0Mzg2MzQ4fQ.jncbLJqBern5DYCFvED3moiCvg6sUn5jdlllhneuHrY"}%

请求验证

curl  http://127.0.0.1/hello -X POST -d "{}" -H "host:foo.com"  -H "Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJVSUQiOjEwMCwiZXhwIjoxNzU0Mzg2MzQ4fQ.jncbLJqBern5DYCFvED3moiCvg6sUn5jdlllhneuHrY" -H "content-type:application/json"

{
 "path": "/hello",
 "host": "foo.com",
 "method": "POST",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "Authorization": [
   "Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJVSUQiOjEwMCwiZXhwIjoxNzU0Mzg2MzQ4fQ.jncbLJqBern5DYCFvED3moiCvg6sUn5jdlllhneuHrY"
  ],
  "Content-Length": [
   "2"
  ],
  "Content-Type": [
   "application/json"
  ],
  "Original-Host": [
   "foo.com"
  ],
  "Req-Start-Time": [
   "1722850461721"
  ],
  "User-Agent": [
   "curl/8.1.2"
  ],
  "X-Auth-User": [
   "100"
  ],
  "X-B3-Sampled": [
   "0"
  ],
  "X-B3-Spanid": [
   "642eab8e332d6500"
  ],
  "X-B3-Traceid": [
   "d9b9e94203603997642eab8e332d6500"
  ],
  "X-Envoy-Attempt-Count": [
   "1"
  ],
  "X-Envoy-Decorator-Operation": [
   "echo-server.higress-course.svc.cluster.local:8080/*"
  ],
  "X-Envoy-Internal": [
   "true"
  ],
  "X-Forwarded-For": [
   "192.168.65.1"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "47ff21bc-c3d5-4932-8bfb-361d268d319d"
  ]
 },
 "namespace": "higress-course",
 "ingress": "",
 "service": "",
 "pod": "echo-server-6f4df5fcff-nksqz",
 "body": {}
}

可以看到请求头中包含了 X-Auth-User 同时值为 100 。

4 ext-auth 插件

Higress 官方提供 ext-auth 插件，其功能更加丰富。 ext-auth 插件实现了向外部授权服务发送鉴权请求，以检查客户端请求是否得到授权。该插件实现时参考了 Envoy 原生的 ext_authz filter，实现了原生 filter 中对接 HTTP 服务的部分能力。

5 Envoy Cluster 不存在问题

在默认情况下，Higress 控制面只下发和路由关联的服务到 Envoy Cluster 中，因此有可能在实际开发过程中，发现对应调用 HTTP 服务在 Envoy Cluster 中不存在。有 3 种方案去解决：

helm 参数 global.onlyPushRouteCluster, 默认值为 true, 只推送路由关联的 Cluster 到 Envoy Cluster 中。修改为 false 即可。
创建一个新路由关联到对应的调用的 HTTP 服务。
通过 McpBridge 配置，添加调用的 HTTP 服务。

上面 easy-jwt 插件中调用 token-server 服务，是通过 McpBridge 配置，添加 dns 类型服务，其配置如下：

apiVersion: networking.higress.io/v1
kind: McpBridge
metadata:
  name: default
  namespace: higress-system
spec:
  registries:
    - name: token-server
      domain: token-server.higress-course.svc.cluster.local
      port: 9090
      type: dns

6 HTTP 回调链问题

在实际开发过程中，可能会遇到 HTTP 回调链的情况，比如在 onHttpRequestHeader 处理阶段，需要调用两个 HTTP 服务，这个时候在 onHttpRequestHeader 阶段中，要先调用第一个 HTTP 服务，在第一个 HTTP 服务的响应回调函数中，再发起第二个 HTTP 服务的调用。以此类推。这种情况 Redis 调用也是一样处理。关于回调链可以参考 Higress 官方提供 ai-agent 插件功能。

参考

[1]Mcp Bridge 配置说明
